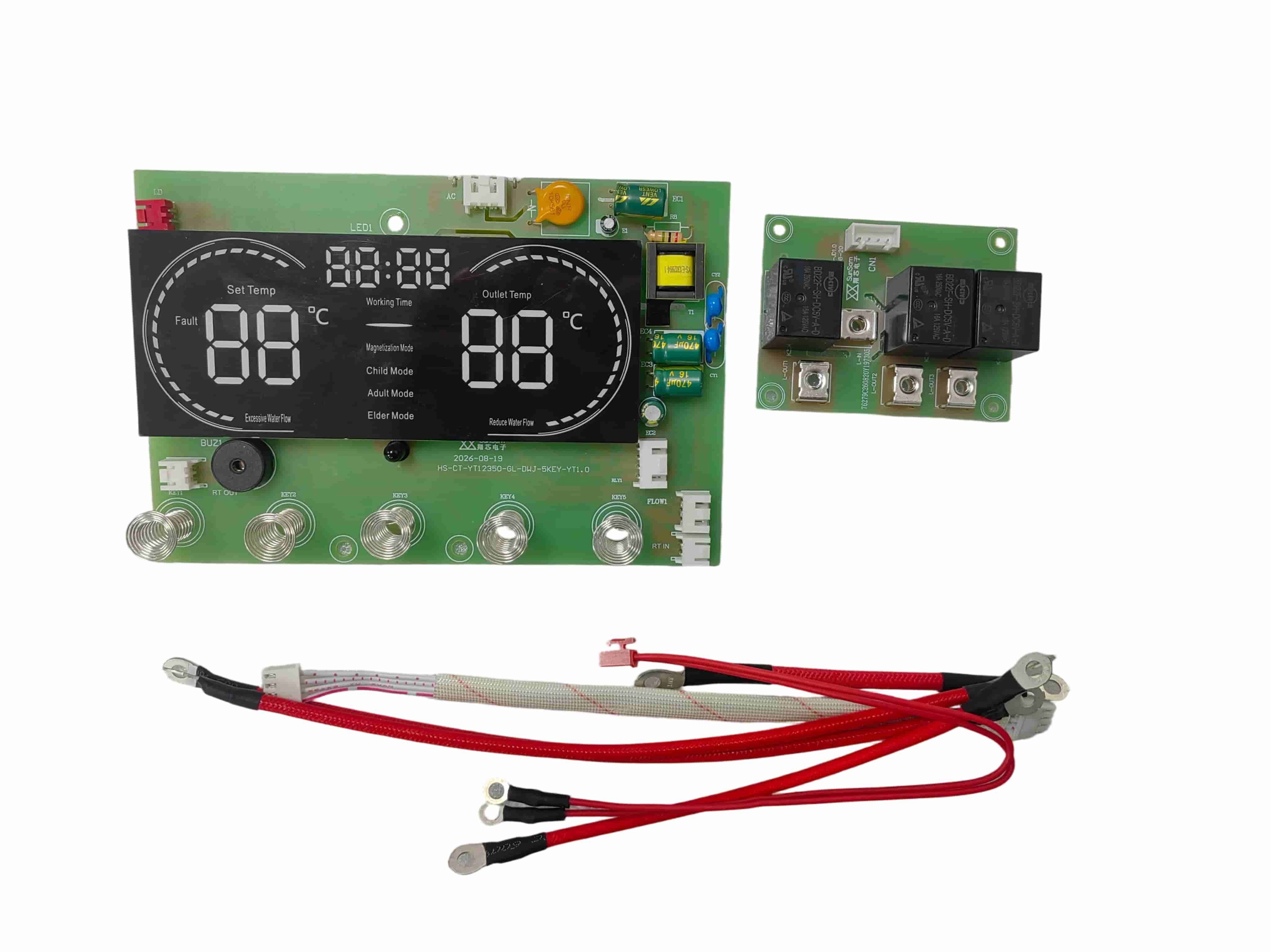

CT12350 Aquecedor elétrico instantâneo de água PCBA

Aquecedor elétrico instantâneo de água CT12350 PCBA

O aquecedor elétrico de água instantâneo CT12350 PCBA é uma solução de controle integrada desenvolvida para sistemas de aquecimento instantâneo de água de 220 V, 6 kW. Ele combina controle de aquecimento escalonado, detecção de fluxo de água, regulação de temperatura, controle de display LED e múltiplas funções de proteção contra falhas em um PCBA.

Projetado para aquecedores elétricos de água domésticos instantâneos e aparelhos de água quente personalizados, o CT12350 suporta personalização de hardware, firmware, display e interface para diferentes projetos OEM e ODM.

Controle de aquecimento de 6 kW com sete níveis de potência

A versão testada da fonte de alimentação comutada opera de 150–280 VCA a 50 Hz. Na tensão nominal de 220 VCA, o PCBA suporta uma carga de aquecimento máxima de 6.000 W e controla três grupos de saída de aquecimento.

Estão disponíveis sete níveis de potência para proporcionar uma regulação de temperatura mais flexível:

- Nível 1: 1.400 W

- Nível 2: 2.200 W

- Nível 3: 2.400 W

- Nível 4: 3.600 W

- Nível 5: 3.800 W

- Nível 6: 4.600 W

- Nível 7: 6.000 W

O design de aquecimento multinível permite que o controlador selecione uma saída adequada de acordo com o modo de operação, temperatura da água e demanda de aquecimento.

Controle inteligente de temperatura constante

A placa de controle do aquecedor de água CT12350 fornece uma faixa de temperatura ajustável de 30–55°C. Um sensor de temperatura NTC de 50 kΩ é usado para detecção de temperatura e feedback de controle.

No modo AI, o PCBA seleciona automaticamente um nível de potência adequado e uma temperatura alvo de acordo com a temperatura da água de entrada. As configurações de temperatura AI programadas variam de 39°C a 45°C sob as condições de temperatura de entrada registradas no relatório de teste.

Três modos de temperatura também estão disponíveis para operação conveniente:

- Modo Criança: 38°C

- Modo Adulto: 42°C

- Modo Sênior: 45°C

O controlador suporta calibração automática e memória de parâmetros de temperatura constante. Com base nos testes de amostra registrados a uma temperatura de entrada de 25°C e taxas de fluxo de 1,5 L/min e 3 L/min, a temperatura de saída medida permaneceu dentro de aproximadamente ±2°C nos pontos de ajuste testados.

Ativação de fluxo de água e controle de espera

O PCBA inicia o processo de controle de aquecimento quando o fluxo de água detectado atinge aproximadamente 1,5 L/min. O aquecimento para quando o fluxo diminui para aproximadamente 1,3 L/min.

Quando nenhum fluxo de água é detectado, o controlador entra em espera após aproximadamente dois segundos. O display pode ser reativado pressionando uma tecla ou restaurando o fluxo de água. Esta lógica de controlo ajuda a coordenar o funcionamento do aquecimento com a necessidade real de água.

Controle de toque e display LED

O aquecedor elétrico de água instantâneo CT12350 PCBA fornece cinco teclas de controle principais:

- Poder

- Aumento de temperatura ou potência

- Diminuição de temperatura ou potência

- IA

- Seleção de modo

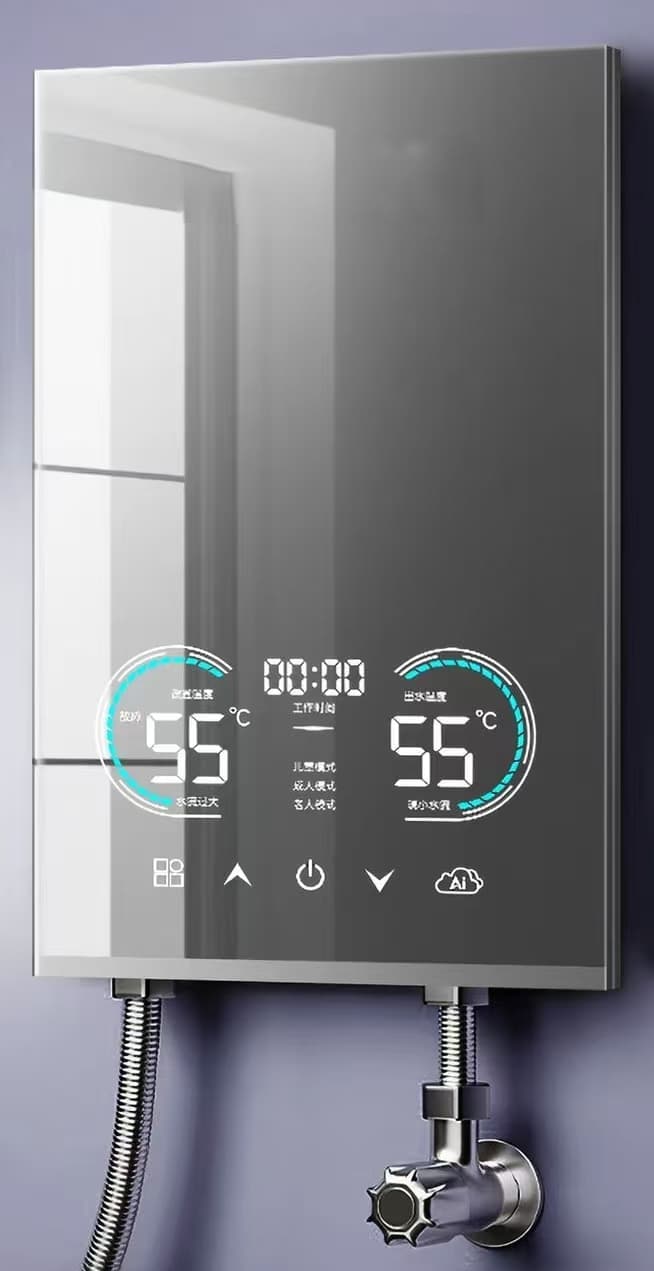

A interface de controle por toque pode operar através de um painel de vidro de 4 mm montado na superfície ou de um painel de plástico de 2 mm, permitindo ao fabricante do aparelho desenvolver diferentes designs de painel frontal.

O display LED pode apresentar:

- Temperatura da água de saída

- Definir temperatura

- Tempo de operação

- Estado de aquecimento

- Status de inicialização

- Modo de operação selecionado

- Códigos de falha

Os ícones de exibição e o layout da interface podem ser ajustados de acordo com a aparência do produto e os requisitos do cliente.

Múltiplas funções de proteção contra falhas

O CT12350 inclui diversas funções de controle e diagnóstico de falhas para aplicações de aquecedores elétricos instantâneos de água.

Quando a temperatura de saída atinge 63°C, o controlador reduz automaticamente a potência de aquecimento em um nível de potência. Se a temperatura atingir ou exceder 65°C, o alarme de sobretemperatura E4 é ativado e o aquecimento é interrompido. A operação normal pode ser retomada depois que a temperatura cair abaixo de 55°C.

O controlador também suporta:

- Alarme de falha de vazamento E1 e corte de aquecimento

- Sensor de temperatura de saída E2 contra circuito aberto ou proteção contra curto-circuito

- Recuperação automática após a falha do sensor de temperatura ser eliminada

- Exibição do código de falha para facilitar a inspeção e manutenção

O desempenho final da proteção depende do projeto completo do aparelho, sensores, fiação, sistema de aquecimento e outros componentes de segurança.

Principais Especificações Técnicas

| Parâmetro | Especificação |

|---|---|

| Modelo de Produto | CT12350 |

| Tipo de produto | Aquecedor elétrico instantâneo de água PCBA |

| Projeto da placa de controle | Placa de controle integrada isolada |

| Tensão operacional | CA 150–280 V, 50 Hz |

| Tensão nominal | CA 220 V |

| Carga Máxima de Aquecimento | 6.000 W |

| Saídas de controle de aquecimento | 3 grupos |

| Níveis de potência | 7 níveis |

| Faixa de configuração de temperatura | 30–55°C |

| Taxa de fluxo de ativação | 1,5 L/min |

| Taxa de fluxo de desligamento | 1,3 L/min |

| Sensor de temperatura | 50 kΩ NTC a 25°C |

| Modos predefinidos | Criança 38°C, Adulto 42°C, Sénior 45°C |

| Compatibilidade com painel de toque | Painel de vidro 4 mm ou plástico 2 mm |

| Temperatura operacional | −15°C a 65°C |

| Umidade operacional | 10%–95% UR |

Teste de amostra e verificação de desempenho

Durante a verificação da amostra, a versão da fonte de alimentação comutada operou continuamente por oito horas a 280 VCA sem desempenho anormal. O sistema também funcionou durante oito horas sob um ambiente de teste de 65°C e 90% de umidade relativa.

Esses resultados estão relacionados à amostra testada e às condições de teste especificadas. As especificações elétricas, ambientais e de segurança finais devem ser verificadas novamente após o PCBA ser integrado no aquecedor de água completo do cliente.

Personalização OEM e ODM PCBA

O CT12350 pode ser usado como plataforma de controle de referência para projetos personalizados de aquecedores elétricos instantâneos de água. Os serviços de engenharia e fabricação disponíveis incluem:

- Projeto de hardware PCBA

- Desenvolvimento de firmware embarcado

- Personalização da lógica de controle de aquecimento

- Personalização da tela e da interface de toque

- Adaptação do conector e chicote elétrico

- Correspondência de sensor de temperatura e fluxo

- Fornecimento de componentes

- Montagem SMT e DIP

- Testes funcionais

- Produção de protótipos e lotes

Para avaliação do projeto, os clientes podem fornecer a tensão operacional necessária, potência de aquecimento, dimensões do produto, design do display, especificações do sensor, diagrama de fiação e padrões de segurança alvo.

Aplicativos

A plataforma de controle CT12350 é adequada para:

- Aquecedores de água elétricos instantâneos domésticos

- Aquecedores elétricos instantâneos de água para chuveiro

- Aquecedores de água compactos de parede

- Aparelhos de água quente para banheiro e cozinha

- Sistemas personalizados de aquecimento de água OEM e ODM

Se você estiver desenvolvendo um aquecedor de água instantâneo de 220 V e precisar de um PCBA de controle personalizável de 6 kW, entre em contato com a SunSam com as especificações do produto, desenhos ou amostras existentes. Nossa equipe de engenharia pode avaliar os requisitos de controle e preparar uma proposta adequada de desenvolvimento e fabricação de PCBA.
